具有優(yōu)異的粘結(jié)、抗裂、抗凍、防滲、防腐、抗氯離子滲透、耐磨、耐老化等性能，適用于水利、港口工程

、公路、橋梁、冶金、化工、工業(yè)與民用建筑等鋼結(jié)構(gòu)和鋼筋混凝土結(jié)構(gòu)的防滲、防腐護面和修補工程。

二、使用范圍

1、建筑結(jié)構(gòu)混凝土加固，人防設(shè)施防水堵漏

2、水庫大壩、港口防滲處理

3、熱水池、垃圾填埋場、化工倉庫、化工槽等防化學品腐蝕建筑

4、路面、橋面、隧道、涵洞混凝土修補
5、工業(yè)和民用建筑屋面、衛(wèi)生間、地下室防滲漏處理

6、鋼結(jié)構(gòu)和鋼筋砼防水

7、 能在潮濕基面上直接施工，與多種基材具有良好的粘結(jié)力。

三、技術(shù)指標(執(zhí)行標準: JC/T984-2011)

型號：JT-聚合物防水砂漿
項目		性能指標
		Ⅰ型		Ⅱ型
指標分類		標準指標	檢測指標	標準指標	檢測指標
凝結(jié)時間	初凝時間/min	≥45	120	≥45	140
	終凝時間/h	≤24	10	≤24	8
抗?jié)B壓力/MPa	涂層試件7d	≥0.4	0.5	≥0.5	0.8
	砂漿試件7 d	≥0.8	1.0	≥1.0	1.2
	砂漿試件28 d	≥1.5	1.6	≥1.5	1.8
28 d抗壓強度/MPa		≥18.0	28	≥24.0	45
28 d抗折強度/MPa		≥6.0	8.1	≥8.0	9.2
柔韌性（橫向變形能力）/mm		≥1.0	1.1	≥1.0	1.2
拉伸粘結(jié)強度/MPa	7 d	≥0.8	0.9	≥1.0	1.2
	28 d	≥1.0	1.2	≥1.2	1.5
耐堿性：飽和Ca(OH)2溶液，168h		無開裂、剝落	無開裂、剝落	無開裂、剝落	無開裂、剝落
耐熱性：100℃水，5h		無開裂、剝落	無開裂、剝落	無開裂、剝落	無開裂、剝落
抗凍性：-15℃~+20℃,25次		無開裂、剝落	無開裂、剝落	無開裂、剝落	無開裂、剝落
28 d收縮率/%		≤0.3	≤0.2	≤0.15	≤0.1
吸水率/%		≤6.0	5.0	≤4.0	2.5
a凝結(jié)時間可根據(jù)用戶需要及季節(jié)變化進行調(diào)整。 b當產(chǎn)品使用的厚度不大于5mm時測定涂層試件抗?jié)B壓力；當產(chǎn)品使用的厚度大于5mm時測定砂漿試件抗?jié)B壓力。亦可根據(jù)產(chǎn)品用途，選擇測定涂層或砂漿試件的抗?jié)B壓力。

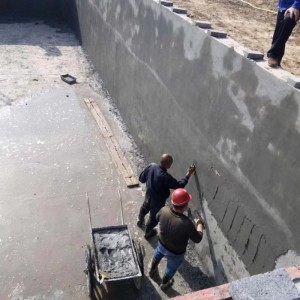

1、基面處理：鑿除舊混凝土面剝蝕層，用水沖洗干凈，保持基本干凈、堅實。

2、配制防水砂漿 ：干粉類（Ⅰ類）：水料按13%-14%比例攪拌均勻即可使用；乳液類（Ⅱ類）：乳液與

干料按15%-20％比例混合攪拌均勻即可，若乳液用于工地自配砂漿摻加比例會相應(yīng)提高，增加量可到50％。操作過程中若因失水料質(zhì)變

得稠厚時，可適當加水或液料充分拌勻繼續(xù)使用，但放置時間不能過長。

攪拌好的砂漿應(yīng)注意防曬避風。

3、鋪筑面積大時可用機械噴涂，分格施工。

4、施工后的砂漿層須養(yǎng)護7天。

四、包裝存儲

1、本品包裝規(guī)格為50kg/袋。

2、宜存放在室內(nèi)干燥、通風、防潮、防雨環(huán)境中，保質(zhì)期3個月。

3、聚合物防水砂漿 、無輻射，符合要求，可按一般貨艙物貯存運輸。
